當前位置:主頁 > 產品中心 > 數控車床 >

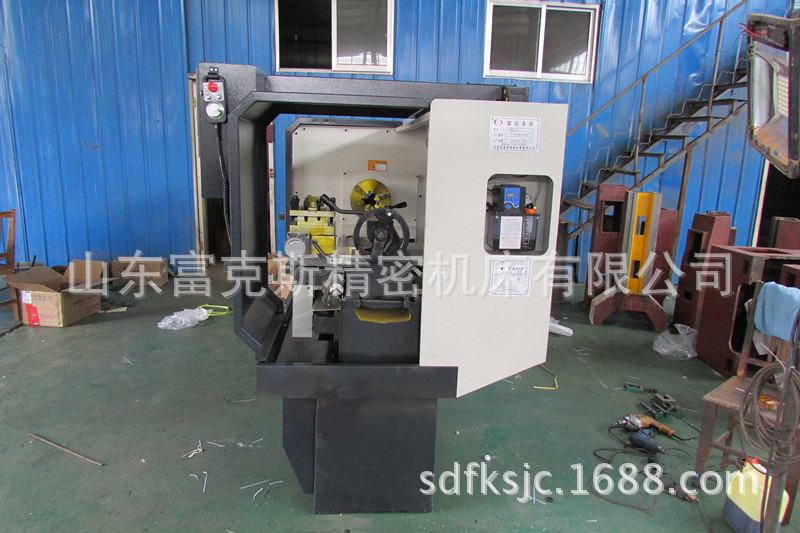

數控車床CK6150

undefined

undefined



undefined



undefined

undefined

1546704146_1848025189

 公司展示


undefined

undefined

undefined

undefined


IMG_0138

IMG_0144

IMG_0145

IMG_0141 - 副本

IMG_0141 - 副本_副本

IMG_0134 - 副本_副本

IMG_0138_副本

IMG_0139 - 副本_副本

IMG_0140_副本

IMG_0141 - 副本_副本




undefined



CK6150硬軌臥式數控車床技術參數及配置
技術參數 類別 型號 單位 參   數
加工能力 床身最大回轉直徑 mm Φ300
拖板最大回轉直徑 mm Φ100
最大切削直徑 mm Φ300
最大加工長度 mm 320
行程 X/Z軸最大行程 mm 280/320
X/Z 軸最小位移單位 mm 0.001
主軸 主軸通孔直徑 mm Ф48
拉管通孔直徑 mm Φ40
主軸內孔錐度 40°
主軸級數 無級
主軸極限轉速 rpm 150-2200
工件夾緊方式 氣動活靈式夾頭夾緊
主電機功率(變頻) kW 4
變頻器 kW 5.5
進給刀架 X/Z軸 N.m 伺服4/4(選配步進12/12)
X/Z軸快移速度 m/min   5/10
刀架型式 4工位電動刀架
刀杆尺寸 mm 16×16
刀架重複定位精度 mm ≤0.004
尾座 尾座型式
尾座套筒直徑 mm Φ52
尾座套筒行程 mm 90
尾座頂尖錐孔 莫氏4#
其他 機床淨重 kg 1000
機床外型尺寸(長×寬×高) mm 1480×800×1600
電力需求(功率/電流) kW/A 8kW/15A
標準配置 名稱 數量 標準配置
1 數控係統 1/台 廣數GSK28TEa/伺服
2 卡盤 1/台
3 尾座 1/台 手動尾座
4 X向滾珠絲杠 1/台 國產
5 Z向滾珠絲杠 1/台 國產
6 電動刀架 1/台 LD4B-CK0625
7 X、Z向絲杠軸承 各1套/台 國產
8 X、Z向聯軸器 各1套/台 國產外購
9 主 軸 軸 承 1套/台 國產P5級
10 機身鑄造 1/台 采用優質樹脂砂鑄造
11 主軸總成 1套/台 裝配式主軸
12 油   漆 1套/台 顏色可根據客戶要求進行配置,未特殊要求的按我司標準顏色配置
13 潤   滑 1套/台 國產電動潤滑油泵,潤滑油路安裝完畢
14 附件 各1套/台 卡盤連接盤,夾頭,夾緊氣缸
